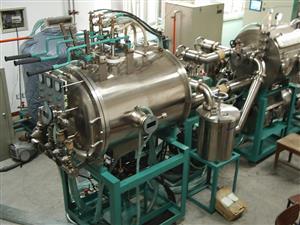

电弧等离子体金属纳米粉制备系统（生产型）

一、 设备主要功能及组成
1. 该设备是用于批量制备纳米级金属粉体材料的生产型设备，可制备包括稀土材料在内的绝大多数金属材料，并且对原材料的形貌尺寸没有要求限制，具有许多其他制备方法无法比拟的优越性。
2. 设备主要由高真空获得与测量系统、粉体制备系统、粉体收集系统、气体循环系统、电气控制系统及低温循环水制冷机组等六部分组成。
3. 高真空机组采用复合分子泵、罗茨泵机械泵组成。
4. 电气控制系统具有多种报警功能，能及时提示故障情况，保障设备安全运行。
5. 设备真空腔体全部采用优质304不锈钢，台面不锈钢板装饰，整体做工美观大方。
二、 产品特点：
1. 适用粉体范围广：可生产各种金属材料的纳米粉体，采用辅助工艺还可扩展至部分非金属材料粉体。
2. 产量高：可连续工作8小时以上，产量随材料种类不同可达100~200g/h，日产量公斤级
3. 复合粉：由于采用多电极结构。可生产多种粉体的均匀混合粉。
4. 运行成本低节能环保：工作气体采用循环方式，无排放污染
5. 原位包装：收集粉体可进行原位密封包装，避免氧化，也可进行钝化处理，以满足多种使用需要。
三、 主要技术参数
1． 输入电源：380V 50Hz（三相五线制）
2． 电气容量：60KVA
3． 生成室尺寸：Φ800×1100 mm
4． 捕集室尺寸：Φ760×700 mm
5． 收集室尺寸：Φ400×600 mm
6． 极限真空度（整个系统）：≤6.7×10-3Pa
7． 漏率：≤10-7 Pa•L/s
8． 进水排管径：DN25
9． 工作水压：0.2Mpa
10． 供水温度：15~25℃
11． 系统工艺气路：316L耐腐蚀不锈钢气路管配双卡套式气路接头
